Descripción del proyecto

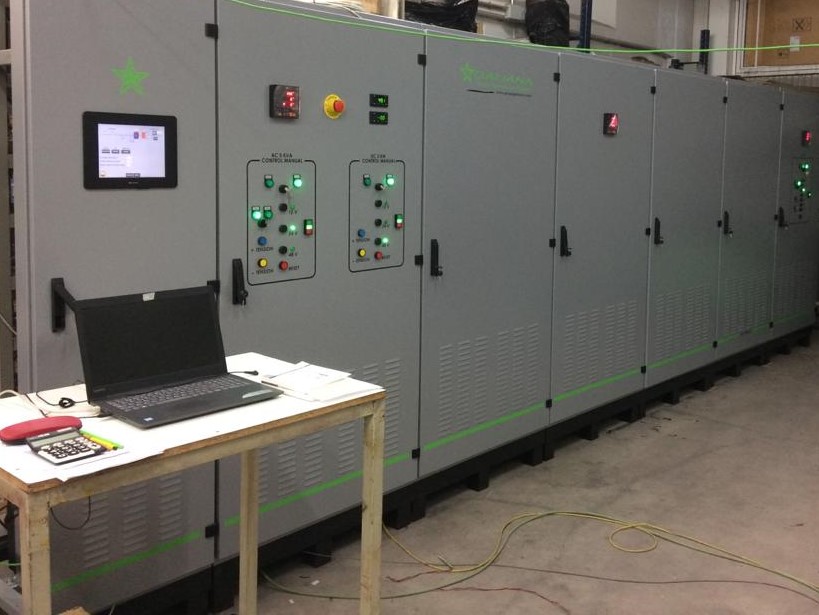

El ingeniero de control David Bragado del Grupo Electrotecnia Galiana en Madrid tenía un proyecto desafiante: un cliente necesitaba un banco de pruebas de alto rendimiento, capaz de probar los compresores de HVAC para el mercado global en una amplia gama de voltajes y frecuencias. El cliente también requería capacidades de acceso remoto: los operadores deben poder acceder y controlar de forma remota el proceso de prueba.
Objetivos del proyecto
Los compresores HVAC necesitaban un banco de pruebas de alto rendimiento, una máquina para probar cada compresor antes de que salga de la fábrica. Estos compresores HVAC se fabrican para el mercado global; recuerde que los países tienen diferentes estándares de suministro de energía.Dado que, en el sitio final, los compresores deben funcionar en una amplia gama de diferentes voltajes y frecuencias, el banco de pruebas tenía que poder simular cualquier fuente de alimentación en el mundo.
Hay máquinas de banco de pruebas similares con el mismo propósito, pero no con este nivel de automatización y rendimiento. Esta era una nueva aplicación, un proyecto desarrollado desde cero.
"No creo que podría haber hecho este proyecto, que tenía tantos requisitos diferentes, con cualquier otro dispositivo". “La funcionalidad y versatilidad de la serie de controladores UniStream es impresionante, y ahorra mucho tiempo. También es increíblemente fácil configurar el servidor web y el servidor VNC. Esta última es una herramienta increíble para la puesta en marcha y operación. ¡Configurar comunicaciones también es rápido y fácil!”. - Ingeniero David Bragado
Requisitos cumplidos

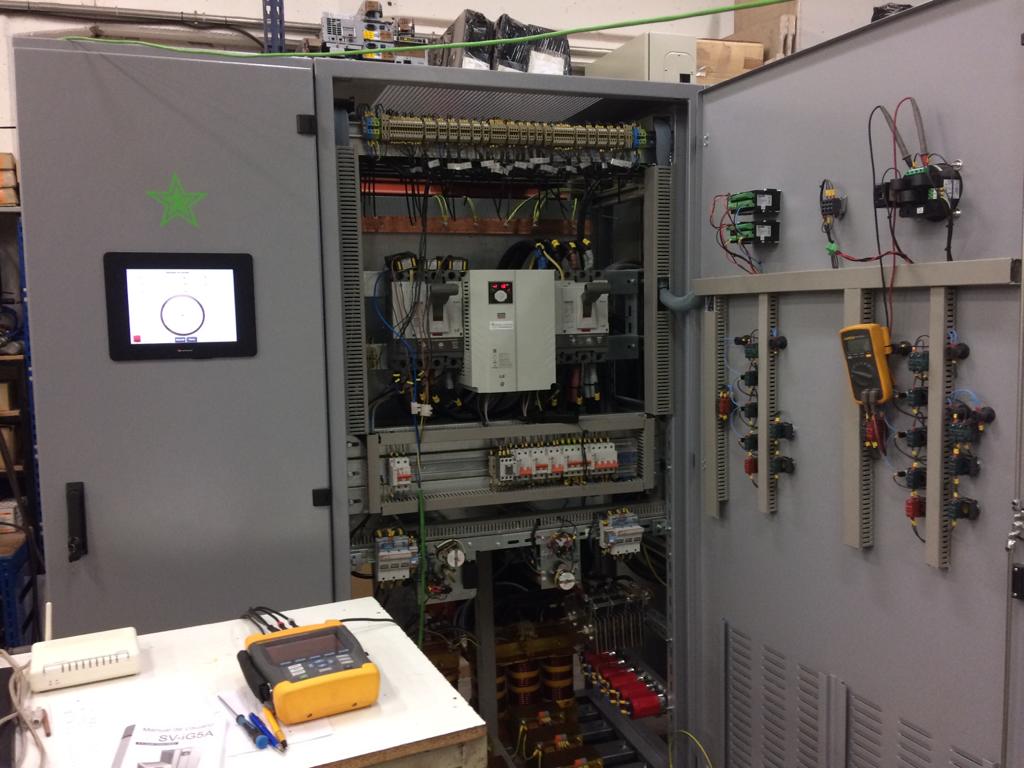

Energía: para simular fuentes de alimentación en todo el mundo, el banco tenía que ser capaz de generar de 12 V CC a 460 V CA en 50 o 60 Hz con una potencia máxima de 250 KVA.Control de voltaje: 3 líneas eléctricas tuvieron que funcionar simultáneamente. UniStream tuvo que proporcionar un voltaje preciso en cada salida, administrando cada línea individual a través de secuencias separadas, ordenando los variadores de velocidad, interruptores, contactores, variacs y muchos otros componentes.
El operador inicia una secuencia seleccionando la línea (250KVA AC, 5KVA AC o 5KVA DC), la frecuencia (50 o 60Hz) y el voltaje a configurar en la salida.
Después de esto, UniStream ejecuta una secuencia de pasos: cierra algunos contactores, inicia los variadores de velocidad si es necesario y cierra la salida correspondiente del transformador.
Una vez que hay voltaje en la salida, UniStream ajusta automáticamente, regulando el voltaje lo más cerca posible del punto de ajuste. Dependiendo de la carga y el tipo de prueba, este voltaje puede cambiar durante el procedimiento, por lo que el PLC regula continuamente las variaciones para permanecer lo más cerca posible del punto de ajuste.
Datos: se utilizaron las funciones de datos integradas de UniLogic para crear registros de datos con marca de tiempo de las pruebas y luego exportarlos a archivos excel para su análisis.
Acceso remoto: se necesitaba permitir que el operador ejecutara pruebas mientras estaba sentado en su oficina, o en casa, para el caso. La función incorporada del servidor VNC de UniStream lo hizo muy fácil, incluida la puesta en servicio de la máquina fuera del sitio, a través de VNC.
El desafío principal era usar un solo controlador para manejar una larga lista de requisitos y tareas muy diferentes. Además de controlar las tareas de prueba reales, el PLC necesitaba manejar las comunicaciones: Modbus RTU y ModbusTCP, registro de datos y manejo de archivos, y permitir la operación remota.
Hubo desafíos específicos con enfrentamiento simplemente construyendo mis propias funciones, algo que es muy fácil de hacer usando la función UDFB (Bloque de funciones definidas por el usuario) de UniLogic.
Con UniLogic puedes crear fácilmente una propia función PID, enviando impulsos a los variadores de acuerdo con la distancia entre el punto de ajuste y el valor de voltaje de salida. Cuando la distancia entre el punto de ajuste y el voltaje disminuye, el ancho del pulso disminuye. Cuando la distancia es grande, el ancho del pulso aumenta, regulando continuamente el voltaje para alcanzar el punto de ajuste.
También crearon funciones para permitir a los operadores operar componentes individuales del sistema para facilitar el mantenimiento del sistema. David, ingeniero del proyecto, construyó bloques de funciones para los contactores y las variantes, integrando funciones automáticas/manuales, enclavamientos y fallas de arranque.
Luego hizo una plantilla de pantalla HMI para todos estos objetos; que le permitió crear instancias únicas simplemente indexando la estructura que se mostraría en la pantalla.
Ventajas de Unitronics
Configuración: la comunicación es muy fácil con UniLogic. Puedes comunicarte a través de Modbus RTU y cambiar algunos esclavos a TCP fácilmente y trabajar con un excelente rendimiento.Bloques de funciones: fueron esenciales en este proyecto, son fáciles de construir y reutilizar.
Pantala HMI: fue muy simple desarrollar una sola plantilla de pantalla para mis bloques de funciones, para permitir que cada componente sea operado individualmente.
Datos: eran registrados y luego exportados a archivos CSV con la hora y fecha de las pruebas para el operador. No se necesitaba un registrador de datos por separado.
Acceso y control remoto: una de las ventajas más importantes, David pudo configurar el servidor VNC de UniStream para que le permitiera realizar la puesta en marcha de forma remota y permitir al operador controlar fácilmente las pruebas desde la oficina o su hogar.
Comentarios del cliente
Soporte técnico de Unitronics: Las personas en este foro son simplemente geniales. Son muy activos y siempre están dispuestos a ayudar. Y su conocimiento técnico es realmente increíble. Les agradezco su ayuda. Hice preguntas con respecto a mis problemas de Modbus y también busqué en el foro otra información; muy a menudo, alguien se habrá encontrado con el mismo problema que usted y la solución se publica en el foro.Llegando a Unitronics: En mi empresa anterior, trabajé con muchos PLC de visión. Implementamos docenas de V120 en plantas de tratamiento de aguas residuales y estaciones de bombeo de agua en toda España, para advertir a los operadores a través de SMS en caso de alarmas. También realizamos un proyecto de control remoto con 8 Vision implementado en diferentes lugares e Indusoft Web Studio. Cuando llegué a mi compañía actual, ya estaban usando Unitronics.
Elegir Unitronics: Creo que son una solución perfecta para este tipo de proyectos. Los controladores Unitronics son asequibles, rápidos, limpios y puedes respirar libremente cuando termines, porque sabes que todo funciona.
La durabilidad de los PLC Unitronics también es sorprendente. He visto a los V120 trabajando durante muchos años, bajo todo tipo de condiciones y tratamientos ambientales hostiles. Tengo experiencia trabajando con otros fabricantes, y es demasiado complicado, con diferentes versiones, diferentes firmware, compatibilidades, licencias, tarjetas de comunicación ...
UniStream fue perfecto para este proyecto: tiene un dispositivo todo en uno, la programación es muy fácil, las comunicaciones son fáciles, el soporte es excelente y tiene muchas funcionalidades.
Resumen de David, ingenireo del proyecto
"Estoy realmente orgulloso del resultado del proyecto. Construimos esta gran máquina, única en el mundo, y el equipo de Unitronics también es responsable de nuestro éxito, ¡así que gracias!No creo que pudiera haber hecho este proyecto, que tenía tantos requisitos diferentes, con cualquier otro dispositivo."
"La funcionalidad y versatilidad de la serie de controladores UniStream es impresionante y ahorra mucho tiempo de desarrollo. También es increíblemente fácil configurar el servidor web y el servidor VNC. Esta última es una herramienta increíble para la puesta en marcha y operación. ¡Configurar comunicaciones también es rápido y fácil! ”
